実践: キースイッチのカスタマイズ

この記事は キーボード #1 Advent Calendar 2019 の18日目の記事です。

adventar.org

昨日の記事は、なるさんの 自作キーボードキット販売までに利用したもの uzu42編 でした。

さて今回は昨年のAdvent Calendarの記事と同じタイトルの頭に「実践」と付けて、 天下一キーボードわいわい会 Vol.3 に向けて作ったカスタムキースイッチの部品選定の過程をご紹介します。

f:id:xery:20191218002555j:plain
天キーVol.3 に持っていったKBD67

作った動機

今回作ろうとしたのは、いわゆるHoly Panda (以下HP) 系の柔らかめなタクタイル感を持つスイッチです。
Holy Pandaも割と好きなんですが、もうちょい滑らかでタクタイル感が柔らかめのものが欲しいなー、ということでいろいろ試してみました。

既存のでもタクタイル感が柔らかめなスイッチといえばT1、Zealio V2などありますが、

  • T1… 割と良いが、そのままだとタクタイル感が強め
  • Zealio V2… タクタイル感が長すぎ&強すぎてだめ、あと戻りのタクタイル感が強すぎる

という感想だったので、これはもうフランケンスイッチするしかないなと。

用語の参考

…になるかもしれないし、ならないかもしれない

scrapbox.io

scrapbox.io

試した素材

今回は元々ある程度アタリをつけて作ったのでそこまで多くはないですが、大体これらのパーツをとっかえひっかえして試してみました。

  • ステム
    • T1
    • Halo Clear/True
  • ハウジング
    • Zealio V2
    • Gateron Ink Blue
  • スプリング
    • SPRiT Designs
    • Catweewee
    • Novelkeys
    • Thic Thock
  • フィルム
    • KeBo
    • TX

これまで試したもの

T1魔改造(?)

魔改造というほどではないんですが、スプリングを交換したり、フィルムを挟んだり、接点にlubeを載せたりしたらなんかしっとりとした良い感じになった気がした…んですが、元がT1なのでやっぱりちょっとタクタイル感強いんですよね。

今年春の天キーvol.2に同じくKBD67に挿して持っていったんですが、ここだけの話半分くらいはR1を使っていたのでチャタりまくりでした。 一応選別してチャタってなさそうなのを使ったのにどうして…

Zealio V2 + Haloステム

Zealio V2があれだけタクタイル感強いのって、リーフの形もあるんですけど、ステムのレッグの形もだいぶ影響してるんですよね。 いやこれは形というか出っ張り具合というか…

似た形状ながら出っ張り具合が控えめなHaloスイッチのステムに交換することで、タクタイル感控えめ (当初比) になってかなり使いやすくなります。

部品選定

1. ハウジング

まずハウジング…というか正確にはリーフを選びます。 そもそもなんでHPとかT1、Zealio V2があんなタクタイル感になるかというと、もちろんステムのレッグの形もあるんですがリーフの形状も要因としてかなり大きいです。 リーフのステムと触れる部分と、ステムのレッグが両方丸みを帯びたカーブになっているからこそ、独特なタクタイル感になります。

今回の候補はZealio V2とGateron Ink Blueの2つ。 実はGateron Ink Blueのリーフって他のInkシリーズと違う形をしているんですよね。

これがかなり良くて、Zealio V2と似たような柔らかめのタクタイル感ながら強さは控えめという、なかなか自分好みな感じになります。 ということでハウジングはこれにしました。

ちなみに他に丸みを帯びたリーフといえばBSUN BrownやGSUS、YOK * Pandaなどがありますが、これらは表面の滑らかさが微妙に気になったので使っていません。 (というかそれ以前の問題として、BSUN系ハウジングはサイズが大きくてKBD67のプレートに嵌まらない)

2. ステム

ステムはHaloとT1の2択に。 T1のステムは、スイッチ自体が「HPと95%同じ」といって売り出されていた程度にはにレッグの形がHaloステムと似ているんですが、

  • センターポスト (真ん中の丸い棒) の長さ
  • 素材

の違いが結構効いてきます。

センターポストの長さはステムの安定性の他、一定の長さを超えてくるとストロークの長さに影響します。
というのもある程度以上長いと下ハウジングの底とぶつかってしまうんですよね。

HPがうるさい良い音がするのもこのせいです。 ちなみに他のKailh製スイッチのステム、例えばKailh Pro Burgundyなんかもセンターポストが長めです。

素材的にはT1はPOM製なので、かなり滑らかです。

滑らかさ重視なので当初はT1使おうかなーと思っていたんですが、実際組んで試してみるとストロークの最後の方でタクタイル感が終わった後のリニアなところがあるのが気になってしまい、Haloステムを使うことにしました。

3. スプリング

正直ここが一番悩みました。
というのも重さはもちろん、長さでも全然打鍵感が違ってくるんです。

一般的に、スプリングが何で区別されて売られているかというと底打ち時の重さです。
それ以外は品質の高さを謳う文言こそあれ、スプリングの長さについての言及は基本的にありません。

ただ、実際問題としてスイッチに収まる際には10mm程度に圧縮されるスプリングの、元の長さが長いのと短いのでは打ち始めや作動圧 (スイッチが入るときの重さ) が全然違ってきます。

mrpetrov氏が各スプリングの作動圧を測った結果をTop ClackのDiscordに載せている 1 のですが、底打ち時の重さがほとんど同じでも作動圧が違う、またその逆も多いということが分かるかと思います。

しばらく試してみた感じとしては、タクタイル系の場合、スプリングの重さや長さによって下記のような傾向があるように感じました。

  • 重さ… 全体的なタクタイル感の強さ (軽いほど強く、重いほど弱くなる)
  • 長さ… タクタイルの山を越えてからの押下圧の落ちる高さ (長いほどスコッと下まで一気に落ちやすい)

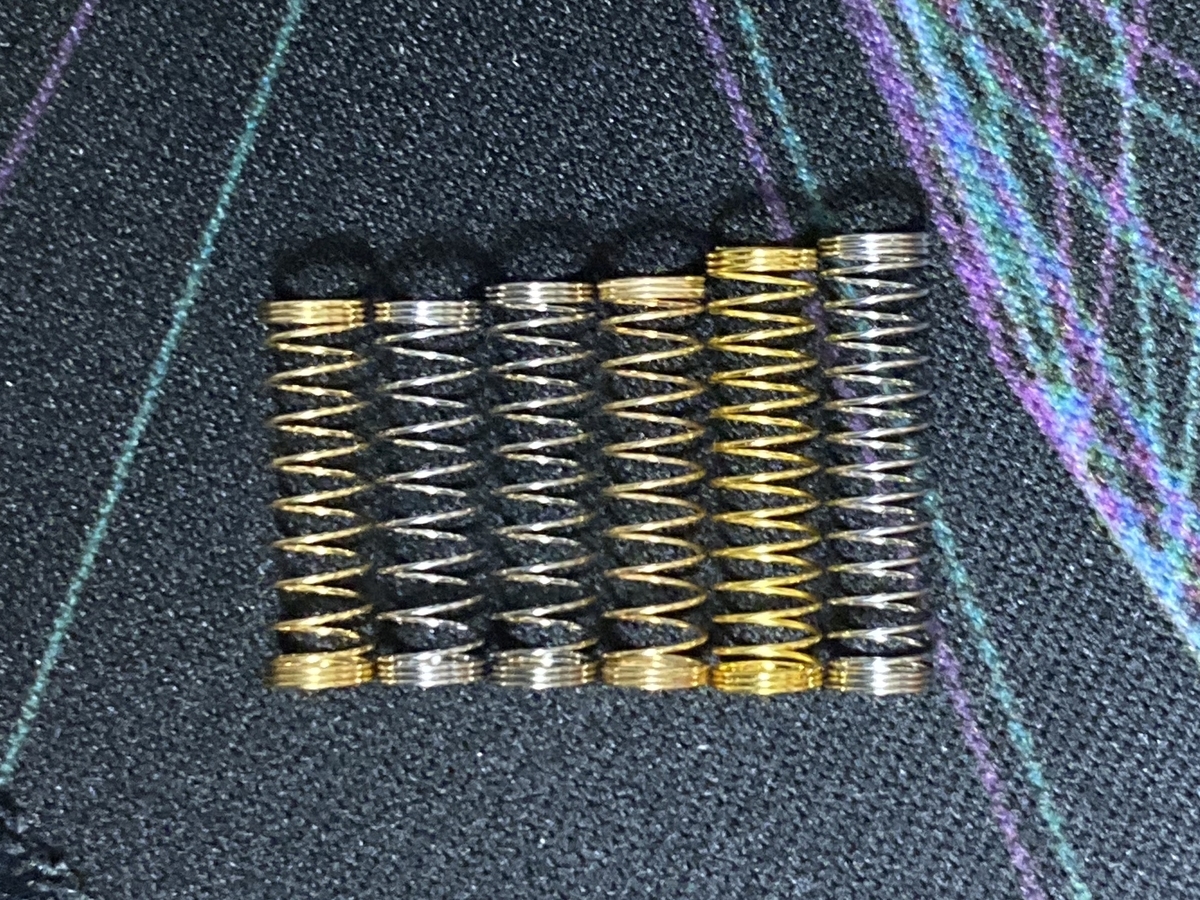

ブランドやシリーズごとに長さを並べると大体こんな感じ。短いのから。

  • SPRiT Supreme Series
  • Novvelkeys Springs
  • TX Springs
  • Catweewee Springs
  • THIC THOCK DL Series
  • SPRiT Supreme Series (slow curve)

f:id:xery:20191218055838j:plain

SPRiTのスプリング、この中では一番入手性が高い割に長さが両極端で、クセがだいぶ強いんですよね。
とにかくクセのないベーシックな特性のものが欲しい場合はTXがおすすめ。

個人的には長めかつ重めのものがしっくり来たので、手持ちの中では一番合っていたSPRiT 68S slowにすることにしました。

4. スイッチフィルム

スイッチの遊び由来っぽいカチャカチャ音が抑制されるので、付けるのは決めていたんですが、TXのとKeBoのとで比べてみるとKeBoのものの方がなんとなく打鍵感が柔らかめになるように感じたのでKeBoのを使うことにしました。

5. lube

実はこの辺りで天キー参加のために出発するまでほとんど時間がなかったので、スプリングはKrytox VPF1514でTab lube、ステムはKrytox GPL203 g00で軽めに潤滑しました。

最終構成

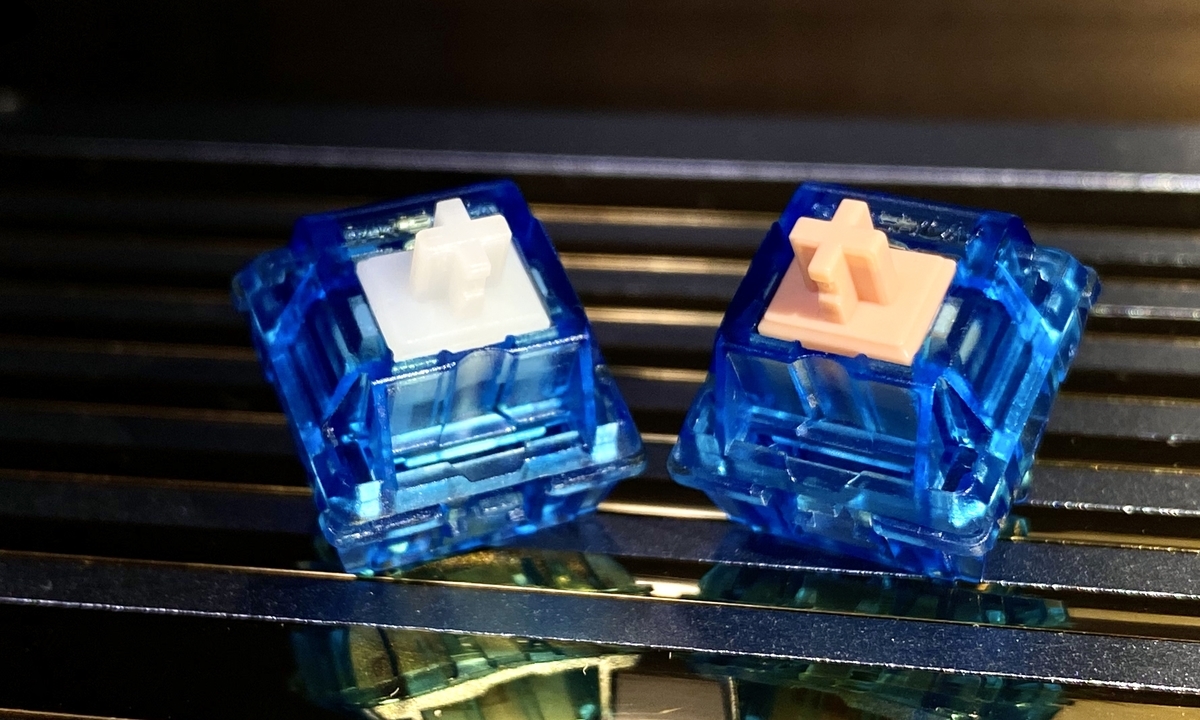

f:id:xery:20191218003346j:plain

最終的にできたのが上の画像左側のもので、構成は下記の通り。

安直に呼ぶと「Holy Blue Ink」…ということでふざけてこんなツイートもしてたんですが、色付きInkが出た直後 (8月初め) には「Diamond Starstone」と呼ばれていた2ようなので、天キーではこの名前を入れました。

所感

キーボードはKBD67、キーキャップはePBT Extended 2048でちゃんと座って打った時の自己評価はこんな感じでした。

  • 滑らかさ…◎
  • タクタイル感…○
    • 強さ…○
    • 長さ…◎
    • 柔らかさ…◎
    • 戻りのタクタイル感の強さ…○
  • 音…◎
  • 総合…80/100点

自分で言うのもなんですが、けっこう良い感じに仕上がったかなとは思います。
ただ、もう少しタクタイル感を弱くしたいなと思っていて、それには下記の点を改善する必要がありそうです。

  • 欲しい特性のスプリングが無かった
    • slow curvedな (長めの) スプリングは68gまでしか取り扱いが無い。せめて70g台までは欲しかった…
      (もしご存知のものがあれば教えてください)
  • 時間的制約によりlubeが適当
    • とりあえずタクタイルだから、と手持ちで一番薄いグリスを使ったが、もうちょい厚めのものを使ってもよかったかも

あとがき

というわけで、スイッチだけのビルドログというか、なんかそんな感じのものでした。 少しでも参考になるところがあれば幸いです。

用語の参考のところにも一部貼ってますが、最近はScrapboxにいろいろまとめてます。
もしよろしければこちらもどうぞ。

scrapbox.io

この記事はここで取り上げたKBD67からスイッチとキャップを引き抜いて制作した Caravelle BLEで書きました。


  1. 投稿リンクはこちらですが、閲覧するには予めサーバーに参加する必要があります

  2. https://imgur.com/a/QvdbpxG
